RODELÃO6970 TECNOLOGIA

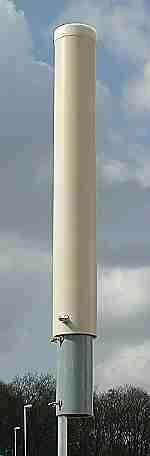

  • Princípio nova antena

  • Pequenas antenas de ondas curtas monobanda
  • Ideal para áreas de espaço restrito
  • Discreto, não incomodar os vizinhos
  • Eficácia comparável à antenas maiores
  • Largura de banda alta
O princípio de construção da antena EH ser discutido (muitas vezes controversely) durante alguns anos.Depois de muitos testes práticos e os resultados positivos de muitos amadores estas antenas estão agora disponíveis em uma versão profissional para o setor de rádio amador.
EH antenas funcionam de forma diferente do que o princípio conhecido do dipolo de Hertz. Com um Hertz tradicional de dipolo os componentes de campo E e H não estão em fase, estes efeitos que o campo de radiação não é adequadamente construído até uma certa distância (> comprimento de onda 1). Uma antena EH usa uma rede progressiva para alinhar a fase de ambos os componentes de campo E e H, conduzindo assim a um campo de radiação que é construída muito mais rápido e mais perto da antena. O resultado líquido são antenas muito menores, com uma eficácia comparável à de um dipolo geralmente maiores. Os tamanhos típicos são de 2-3% do comprimento de onda.
EH antenas são antenas de banda mono, devido ao desenho toda a banda pode ser usado. Com as suas dimensões compactas as antenas podem ser facilmente utilizados em ambientes espaciais restritas, especialmente nas bandas baixas, como 80 e 160m. Além disso, estas antenas são relativamente tranquila, reduzindo o nível de ruído muitas vezes forte sobre estas bandas.
O padrão de radiação não é publicado pelo fabricante neste momento. EH antenas são as antenas verticais, de modo que o diagramm azimute é semelhante a qualquer antena direcional omni. O diagrama de elevação é comparável à de qualquer antena tradicional vertical, por exemplo um radiador de comprimento de onda trimestre com um ganho de 0-2 DBD.
O conector é uma PL fêmea tomada do lado da antena. A linha de alimentação é de 50 Ω, um sintonizador de antena não é necessária. Montagem de hardware é fornecido para a montagem do mastro.
Para ajustar a freqüência central um alinhamento simples é possível. Uma correia de cobre pode ser ajustado em altura da antena, influenciando a frequência central sobre a banda. Um medidor de SWR simples é suficiente para esse ajustamento.
Mais informações podem ser encontradas no detentor da patente para essas antenas:

RODELÃO6970 INFORMA


Engenharia DX 160 metros Thunderbolt ™ antenas verticais são de alto desempenho antenas verticais projetados especificamente para a faixa de 160 metros. Alcançar a presença mais forte possível em seu nível de potência e ser competitivo com uma antena de 160 metros monobanda vertical que é apenas a 55 metros de altura!
Fios e cabos foram aprimorados na imagem do produto para a sua clareza de visão. Eles são muito menos visíveis em uma instalação real - fornecendo seu mínimo impacto visual.
Engenharia DX 160 metros Thunderbolt ™ antenas verticais são ajustáveis ​​com uma largura de banda kHz impressionante 40. Isto significa que a operação nas freqüências CW DX e freqüências de telefone DX está dentro do intervalo de sintonizadores de rádio a maioria dos internos - sem alterações de antena são necessários.
Um sistema de chapéu projetado capacidade permite que você comece em 160 metros, com um desempenho inigualável.
A engenharia de DX-DXE 160VA-1 é uma conicidade lenta 55 pés de altura monobanda sistema de antena vertical com uma secção de base 3 polegadas OD maciça. Esta antena vertical é especificamente projetado para operar em 160 metros. Incluído com este sistema de antena é um robusto, patenteada * de aço inoxidável de fixação do pivô para a facilidade de elevação, descida e ajustes.Projetado com 6061-T8 e 6063-T832 tubos de alumínio resistente à corrosão, suportes de aço inoxidável de montagem e estrutura em aço inoxidável, esta antena é muito durável e atraente.
Por que isso Antena executar tão bem pela sua altura?
O chapéu capacidade superior é suficientemente grande para que a corrente ao longo do radiador é quase constante. Típicas verticais encurtadas para esta banda, com pequenos alto-chapéus têm correntes que variam ao longo do comprimento e acabam produzindo força de sinal muito menor. Isso também funciona no modo de recepção para deixá-lo ouvir sinais mais fracos, embora nesta faixa de freqüência dedicadas antenas receptoras são quase uma obrigação. Veja linha completa DX Engenharia de antenas receptoras e Sistemas de matriz.
Engenharia DX 160 metros RAIO recurso ™ antenas verticais:
- Design de Alta Eficiência
- 5 kW SSB e CW Populares - confiabilidade incomparável
- chapéu capacidade Projetado projetada para um desempenho superior
- DX Engenharia de Redes ajustável Matching configura o mais baixo SWR
- banda larga SWR 2:1 - 40 kHz - CW + Telefone DX
- o mais baixo ângulo de descolagem possível reduz sinais domésticos QRM
- inclinação Fácil cima e para baixo-Unique dobrável antena montagem características DX Engenharia de fixação patenteado giro, * Número Patente dos EUA 8.130.168
- manipulação de alta potência e alta resistência, UV protegidas EXTREN ® isoladores
- Ultra- construção robusta começa com 3 aeronaves OD polegadas Grade tubulação de parede pesada
- Resiste a ventos de estado estacionário em excesso de 50 mph
O opcional DXE-VRW-1 Guincho manual para fácil uma pessoa levantar e abaixar da antena está disponível a partir DX Engenharia. Você pode mover o guincho DXE-VRW-1 entre antenas semelhantes em uma instalação multi-antena.
Este sistema de antena requer um tubo de serviço pesado de montagem. Instalação recomendada deve fornecer até 3 OD pesado "parede da tubulação de aço galvanizado definir em concreto. Marcar 80 de tubo que é chamado de 2-1/2 "tem um diâmetro externo de 2,875" é recomendada. 36 "do tubo de montagem deve estender-se acima do nível do solo. A profundidade do furo de montagem e da quantidade de betão é dependente do tipo de solo local, a condição ea guying antena.

terça-feira, 24 de julho de 2012


MY 40 metros LAZY "H" ARRAY
MEU ARRAY ANTENNA PRIMÁRIA PARA O "SOUTHCARS NET" OPERAÇÃO
VOCÊ  DEVE TER DOIS IDÊNTICAS preguiçosos "H" ANTENAS para completar este ARRAY!

O PREGUIÇOSO "H" antena é um tipo geral de antena que está na família matriz cortina. A colocação de dois comprimentos de onda de 1 dipolos num plano que é perpendicular à direcção de radiação máxima e mantendo a condição em-fase adequada corrente para cada elemento, é possível obter um alto ganho da antena bi-direccional. Para um quase omni-padrão, minha versão do "H" LAZY matriz precisava de duas antenas idênticas. (Consulte o diagrama na parte superior desta página.) Uma antena é broadside Norte e do Sul e uma antena é broadside Oriente e do Ocidente. Essas antenas são alimentadas AO MESMO TEMPO, usando partes iguais de 450 ohm linha de escada. Mais uma vez, todas as linhas de alimentação deve ser de comprimentos iguais e da condição em-fase adequada para cada elemento deve ser mantida. Esta matriz tem um total de oito (8) ½ comprimento de onda elementos ativos. A linha de alimentação principal para o meu barraco para esta matriz também é 450 ohm linha de escada. Eu uso um sintonizador Palstar AT4K para coincidir com a matriz. De acordo com esta configuração EZNEC dará basicamente uma omni-padrão com cerca de 4 a 6 dB do ganho da antena. A matriz é cortar a operar em 7,251 Mhz, a freqüência SouthCars Net. Com o método de alimentação que estou usando, alimentação inferior, com uma torção e uma linha de fase elétrica ½ comprimento de onda, (61,7 pés) de 450 ohm linha de escada o que equivale a 360 ou 0 graus, o que mantém os elementos em fases. Usando este método de alimentação da matriz pode ser usado somente na banda Ham 40 metros.Como um plus acrescentado, essa matriz é muito calmo. Depois de experimentar com EZNEC, a altura da menor dipolo parece para efectuar a cobertura de radiação. Com o dipolo de baixa, a apenas 30 metros eo maior dipolo de 90 pés, eu sou capaz de ouvir o "close nas estações" e também "as estações de distância." Esta deve ser uma boa antena para Estações de Controle Net, porque eles podem receber e transmitir cerca de 360 ​​graus ao mesmo tempo .... com o ganho da antena!

Esta matriz é suportado em uma torre de 100 pés e as extremidades são suportados pelo alto carvalho e pinheiros.

NA TERRA DE JESUS CRISTO TAMBEM TEM RADIOAMADOR

 ABAIXO VOCE VE OS AMIGOS RADIOAMADORES DE ISRAEL COM UMA REPETIDORA

4X1OM -ISRAEL BERKO

4X6ZH -IZIK MERCADO

4X1WA -DAVID SHMUELI


 ABAIXO VOCE VE AS REPETIDORAS EM ISRAEL, TANTO DE VHF COMO DE UHF
                                                                   VHF
RepeaterFreq (Mhz)ShiftPLLocation
R-0145.600-600Khz91.5Mitzpe-Ramon
R-1 *145.625-600Khz91.5Jerusalem
R-3145.675-600Khz91.5Megido
R-7 **145.775-600Khz91.5Tel-Aviv
R-12A ***144.700+600Khz91.5Haifa
R-12B145.300-600Khz91.5Eilat
R-13145.325-600Khz91.5Yatir
R-14145.350-600Khz91.5Zefat
R-15 ****144.775+600Khz91.5Givataim
R-16145.400-600Khz91.5Natania


                                                                     UHF
RepeaterFreq (Mhz)ShiftPLLocation
R-70438.650-7.6Mhz91.5Tel-Aviv
R-73438.725-7.6Mhz91.5Zefat
R-78 *438.850-7.6Mhz91.5Haifa

RODELÃO6970 INFORMA


VEM AI O PRIMEIRO ENCONTRO DE RADIOAMADORES E PX DE BARBACENA - MG



DATA: 01 SETEMBRO 2012 - SÁBADO
1º ENCONTRO DE RADIOAMADORES E OPERADORES DA FAIXA DO CIDADÃO DE BARBACENA/MG"
HORÁRIO: A PARTIR DAS 09:00 HS
LOCAL: POSTO PONTO ALTO
ALMOÇO: SELFSERVISE A VONTADE COM CHURRASCO
PREÇO: 13,80 (TREZE REAIS E OITENTA CENTAVOS) POR PESSOA.
SORTEIO DE BRINDES E DE UM EQUIPAMENTO DE VHF(A DEFINIR SE BASE OU HT)
TAMBÉM HAVERÁ FEIRINHA DE USADOS E ELETROTROCA
Informações: PY4BQ - Ricardo (32) 3333-1099 - (32) 8852-9391
PY4KN - Adailton (32) 3332-6109
PU4JML - Jaime - (32) 3332-7365 Hotéis




RADIOAMADORES DE OLIVEIRA MG INICIAM UM GRUPO E SITE DESTINADO AO RADIOAMADORISMO



O grupo foi fundado no dia 15 de julho de 2012, a partir de uma reunião no QTH Rural do amigo Magno Ferreira (Guinho). Contaram com a presença dos amigos radioamadores:

- Gilberto (PY4GSS)
- Alessandro (PU4AET)
- Breno (PU4BEM)
- Paulo Fernando (PY4CZ)
- Newton (PY4PAZ)
- David
- Magno

Ficou resolvido nesta primeira reunião o nome do grupo que e (GRODX) também a instalação de uma repetidora no Morro da Mandioca, próximo à BR381, com altitude de 1170mts. A antiga 146.070 que funcionava em Carmópolis de Minas irá funcionar agora na frequência 146.890 mhz.
